部品・素材熱処理炉

自動車・機械部品熱処理炉

高出力電熱式ガス浸炭炉(ハイ・シフター®

hi-shifterhi-shifter-fig

装置概要

  • 高出力ヒータ、クーリングチューブを搭載することで従来電熱式より13%、従来ガス焚きより5%生産性を向上
  • 揺動機構により材料を上下動させながら焼入れを行うことで熱処理歪みの低減を実現
  • 炉床ヒータ設置により実炉時の温度分布精度アップ
  • 立上げ・立下げ作業を自動化することで省人化に貢献
  • 中外炉のIoTシステム「CRism®」を搭載し、「数値の見える化」「しきい値設定」「多彩なデータ分析」が可能

主な用途

  • ● 浸炭

装置仕様

hi-shifter3

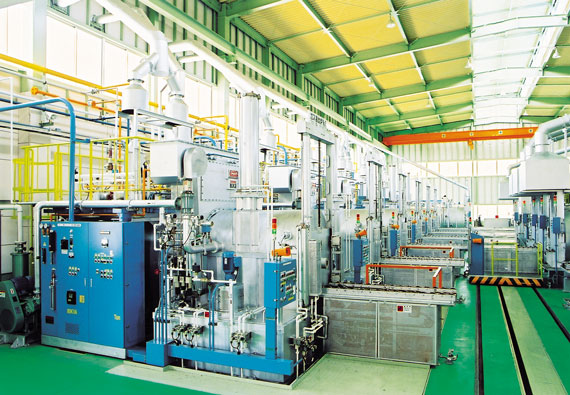

バッチ式ガス浸炭炉(ハイ・シフター®

hi-shifter1hi-shifter2

装置概要

ガス浸炭炉のベストセラー

  • 多品種少量生産に最適。ガス焚き/電熱が選択でき、炉内発生機の取付も可能
  • 断熱材構成の最適化により、圧倒的な省エネ性能を実現
  • フレームレス、新型用オプションも対応可能
    <新型用オプション>
    高出力ヒータ、高効率断熱材、揺動機構、RCファン空冷化、油槽空冷化、炉床ヒータなど

主な用途

  • ● 浸炭、焼入

装置仕様

hi-shifter3

お問い合わせはこちら

関連受託テストのご紹介

受託テーマ「各種の熱処理テスト[1](ガス浸炭、無酸化焼入れ・焼戻しなど)」

次世代熱処理炉
テスト装置名
バッチ式ガス浸炭炉 ハイ・シフター
テスト装置の設置場所
当社堺事業所(大阪府)

装置概要

  • 万能炉の代名詞“ハイ・シフター”のテスト装置です。セラミックファイバーライニング、炉内設置型のRガス発生機:CRG®-RCなど実機仕様ベースでのテストが可能です。

主な用途

  • ● ガス浸炭 ● 高速浸炭 ● 無酸化焼入れ ● 無酸化焼なまし など

装置仕様

  • ● 炉内有効寸法:760W×1,220L×660Hmm
    ● 最大装入量:900kgグロス/チャージ
    ● 最高使用温度:1,050℃
    ● 電熱容量:280kW(13A)

受託テーマ「各種の熱処理テスト[2](ガス浸炭、浸炭窒化、ガス軟窒化、焼戻しなど)」

次世代熱処理炉
テスト装置名
バッチ式ガス浸炭炉 ハイ・シフター
テスト装置の設置場所
当社堺事業所(大阪府)

装置概要

  • 万能炉の代名詞“ハイ・シフター”の電熱式テスト装置です。セラミックファイバーライニング、丸型断面炉型、炉内設置型のRガス発生機:CRG®-RCなど実機仕様ベースでのテストが可能です。

主な用途

  • ● ガス浸炭 ● 浸炭窒化 ● 高速浸炭 ● 無酸化焼入れ ● 無酸化焼なまし など

装置仕様

  • ● 炉内有効寸法:380W×760L×300Hmm
    ● 最大装入量:100kgグロス/チャージ
    ● 最高使用温度:1,050℃
    ● 加熱容量:40kW

▼テスト概要の説明項目(テストお申し込みの際、これらの項目をご参考に、概要説明願います。)

・試験の目的 ・処理材料(品名、寸法、質量、材質) ・数量 ・熱処理条件 ・目標品質

受託テストのお申し込み・お問い合わせ

  • テストは基本的に有償です。(テスト詳細が確定後、お見積書を提出いたします。)
  • テストを希望される方は、下記の「受託テストのお申し込み」ボタンをクリックし、「テストお申し込み専用フォーム」に必要事項を入力のうえ、送信してください。
  • ご依頼内容によっては、お断りする場合もあります。
  • テスト装置の使用状況により、長期間お待ちいただかなければならない場合があります。

※ 中外炉工業では、設備導入のご商談を頂いているお客様のためのテスト装置を準備しています。賃加工や単独テストなどはお引き受けしておりませんので、ご了承願います。
