低カロリーガス燃焼設備

低カロリーガスを燃料として熱回収する安全・確実な分解設備です。

用　途	化学プラントから発生する各種副生ガスの有効利用水素、各種溶剤系排ガス等の焼却兼有効利用が可能です。各種炭化設備から発生する副生ガスの有効利用バーナの構造はシンプルでありタール分を含むガスにも対応可能です。
特　徴	同軸バーナで安定燃焼一般燃料と低カロリーガスは水平同軸で投入するため安定した燃焼が得られます。燃焼可能なガス一般燃料を種火として約2500kJ/Nm3の低カロリーガスを安定して燃焼できます。但し、一般燃料の助燃が不要な場合もございます。緩慢燃焼で低NOx 低カロリーガスの燃焼は火炎温度が低く緩慢燃焼のため必然的に低NOxです。廃熱回収排ガスボイラーで可能な限りの熱回収を行い費用対効果を最大限に高めます。供給圧力が低いガスの燃焼が可能低カロリーガス用バーナに必要なガス圧力は低いため、僅かな昇圧で燃焼が可能です。完全燃焼が可能燃焼炉は水平横置型であるため、炉内に蓄熱体の設置が容易であり不完全燃焼を防止いたします。
システムフロー	低カロリーガス燃焼設備下記フローシート中の煙突を含む全範囲と工事の計画が可能です。

用　途

化学プラントから発生する各種副生ガスの有効利用
水素、各種溶剤系排ガス等の焼却兼有効利用が可能です。

各種炭化設備から発生する副生ガスの有効利用
バーナの構造はシンプルでありタール分を含むガスにも対応可能です。

特　徴

同軸バーナで安定燃焼
一般燃料と低カロリーガスは水平同軸で投入するため安定した燃焼が得られます。

燃焼可能なガス
一般燃料を種火として約2500kJ/Nm3の低カロリーガスを安定して燃焼できます。
但し、一般燃料の助燃が不要な場合もございます。

緩慢燃焼で低NOx
低カロリーガスの燃焼は火炎温度が低く緩慢燃焼のため必然的に低NOxです。

廃熱回収
排ガスボイラーで可能な限りの熱回収を行い費用対効果を最大限に高めます。

供給圧力が低いガスの燃焼が可能
低カロリーガス用バーナに必要なガス圧力は低いため、僅かな昇圧で燃焼が可能です。

完全燃焼が可能
燃焼炉は水平横置型であるため、炉内に蓄熱体の設置が容易であり不完全燃焼を防止いたします。

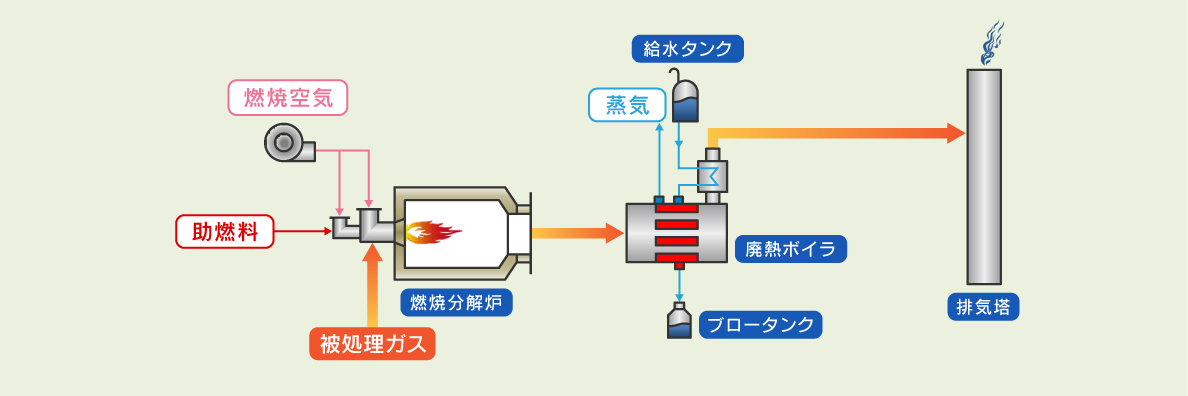

システムフロー

低カロリーガス燃焼設備
下記フローシート中の煙突を含む全範囲と工事の計画が可能です。
