超高温過熱水蒸気による加熱テスト

テストテーマ名: 超高温過熱水蒸気による加熱テスト
テスト装置名: 超高温過熱水蒸気試験装置
装置仕様: 装置概要
【特許出願中】
このたび、食品分野や低温領域ではすでに利用されている過熱水蒸気を幅広く展開するため工業用途に高温処理の出来る熱処理炉を開発しました。

超高温の過熱水蒸気を発生させることの出来る加熱炉

過熱水蒸気の特性により、1）均一加熱　2）急速加熱　3）無酸素加熱　の処理が可能

中外炉の保有する水素燃焼技術を応用して、これまで困難であった1000℃以上の超高温過熱水蒸気による加熱処理が可能

長年の燃焼技術で培った独自の燃焼制御により過熱水蒸気雰囲気下でありながら、無酸素雰囲気処理、酸化雰囲気処理、水素還元雰囲気処理も可能

水素×酸素燃焼によるCO₂フリーの加熱装置となっております

水素と酸素から生成されるH₂Oガスを利用するため、不純物混入の少ない過熱水蒸気熱処理が可能となっております。

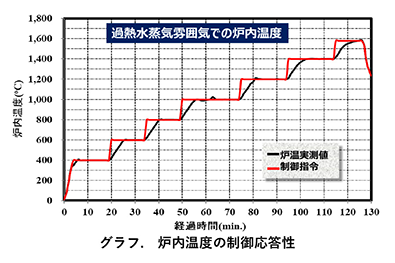

炉内温度の制御応答性

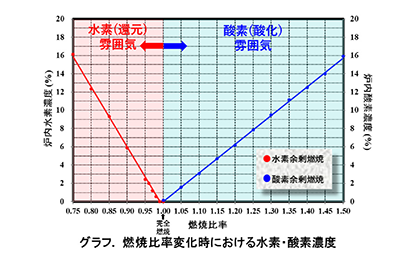

燃焼比較変化時における水素・酸素濃度

主な用途

セラミックス製品における脱脂/焼成工程の処理時間短縮

廃電池のリサイクル熱処理　無害化、炭化、ガス化

機能性粉末材料の均一熱処理

金属の脱脂処理/急速加熱処理

CFRPリサイクル熱処理

電子部品の脱脂/焼成処理

樹脂(プラスチック)の炭化/分解処理

吸熱反応させながらの水性ガス化反応など

装置仕様

試験材料寸法 150mmW × 150mmL × 50mmH以下

温度範囲 200～1600℃（炉内温度）

炉内雰囲気炉内酸素濃度　0～25%（酸化）　または　炉内水素濃度　0%～10%（還元）

水蒸気投入量最大19kg/h（水換算）　※炉内温度による
