塩素、フッ素含有排ガス・廃液燃焼設備

燃焼炉を含む全系内が負圧制御されており安全・確実な焼却設備です。

用　途	塩素、フッ素含有の有機化合物の無害化高分解率を要求される設備に対応可能です。複数物質混合ガスの分解悪臭有機化合物質、難燃性ガス、硫化物、塩化物等の混合ガスの無害化が可能です。
特　徴	設備系外へのリークが無く長寿命・安全設計燃焼炉を含む設備全体が負圧に制御されており、有害物が未処理のまま系外に噴出することはありません。急速冷却により下流設備の温度負荷が無いため、安価で長寿命が期待できます。フロン分解設備用燃焼炉での煉瓦寿命は約10年の実績がございます。高分解率の設備塩素、フッ素を含む有機物の分解率は99.97%以上を目標としております。フロン分解では分解率99.978%の実績がございます。ダイオキシンの再合成を防止燃焼排ガスは約1300℃から約90℃まで急速冷却されるため、ダイオキシンの再合成がほとんどありません。酸類の回収が可能本装置で塩酸回収の機能を付加することも可能です。塩酸濃度は、濃縮設備を含めた場合約35%まで回収可能です。耐熱、処理物質を考慮し最適な材質を選定塩酸等、焼却後に発生する酸に対し最適な耐火材の選定を行います。燃焼分解排ガス及び廃水用の材質も耐酸、紫外線劣化等を考慮して計画いたします。点検・メンテナンスが容易焼炉は水平横置型である為、点検・補修に足場製作を必要としないため容易です。各機器はGL上、架台上に整然と設置されており点検・部品交換・補修が容易です。
システムフロー	塩素、フッ素含有排ガス・廃液焼却設備下記フローシート中の煙突を含む全範囲と工事の計画が可能です。

用　途

塩素、フッ素含有の有機化合物の無害化
高分解率を要求される設備に対応可能です。

複数物質混合ガスの分解
悪臭有機化合物質、難燃性ガス、硫化物、塩化物等の混合ガスの無害化が可能です。

特　徴

設備系外へのリークが無く長寿命・安全設計

燃焼炉を含む設備全体が負圧に制御されており、有害物が未処理のまま系外に噴出することはありません。
急速冷却により下流設備の温度負荷が無いため、安価で長寿命が期待できます。
フロン分解設備用燃焼炉での煉瓦寿命は約10年の実績がございます。

高分解率の設備

塩素、フッ素を含む有機物の分解率は99.97%以上を目標としております。
フロン分解では分解率99.978%の実績がございます。

ダイオキシンの再合成を防止

燃焼排ガスは約1300℃から約90℃まで急速冷却されるため、ダイオキシンの再合成がほとんどありません。

酸類の回収が可能

本装置で塩酸回収の機能を付加することも可能です。
塩酸濃度は、濃縮設備を含めた場合約35%まで回収可能です。

耐熱、処理物質を考慮し最適な材質を選定

塩酸等、焼却後に発生する酸に対し最適な耐火材の選定を行います。
燃焼分解排ガス及び廃水用の材質も耐酸、紫外線劣化等を考慮して計画いたします。

点検・メンテナンスが容易

焼炉は水平横置型である為、点検・補修に足場製作を必要としないため容易です。
各機器はGL上、架台上に整然と設置されており点検・部品交換・補修が容易です。

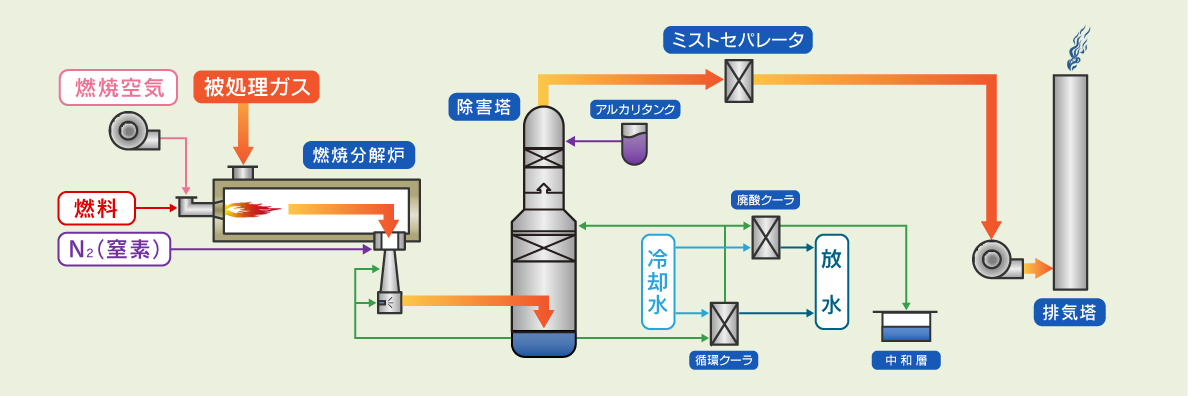

システムフロー

塩素、フッ素含有排ガス・廃液焼却設備
下記フローシート中の煙突を含む全範囲と工事の計画が可能です。
